Thông tin chi tiết tiêu chuẩn DIN 1480 Tiêu chuẩn tương đương: CSN 021940; Ảnh chi tiết

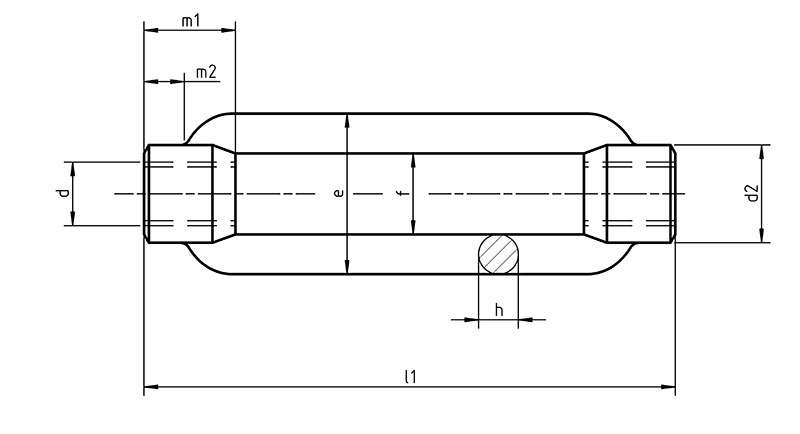

Ảnh kỹ thuật
Legend:L - length
d2 - outer diameter
f - inside pitch
e - outside pitch
m1 - length of thread
m2 - length to the body
Makings:Steel: steel St 37
Stainless: A2, A4
Plastic: -
Non Ferrous: -
Thread: -
Notes:
- Bảng tiêu chuẩn DIN 1480:đơn vị tính mm | thread | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | | l1 | 110 | 110 | 125 | 125 | 170 | 200 | 255 | 255 | 295 | 330 | 355 | 355 | | m1 | 12 | 15 | 18 | 21 | 27 | 34 | 39 | 45 | 55 | 63 | 78 | 78 | | m2 | 6 | 8 | 9 | 11 | 14 | 17 | 20 | 23 | 28 | 32 | 39 | 39 | | e | 19 | 23 | 30 | 34 | 42 | 52 | 60 | 74 | 86 | 104 | 135 | 135 | | f | 9 | 11 | 14 | 16 | 20 | 24 | 28 | 34 | 40 | 50 | 65 | 65 | | h | 6 | 8 | 9 | 11 | 14 | 17 | 20 | 23 | 28 | 32 | 40 | 40 | | d2 | 12 | 15 | 18 | 21 | 27 | 34 | 39 | 45 | 55 | 63 | 80 | 80 |
|
