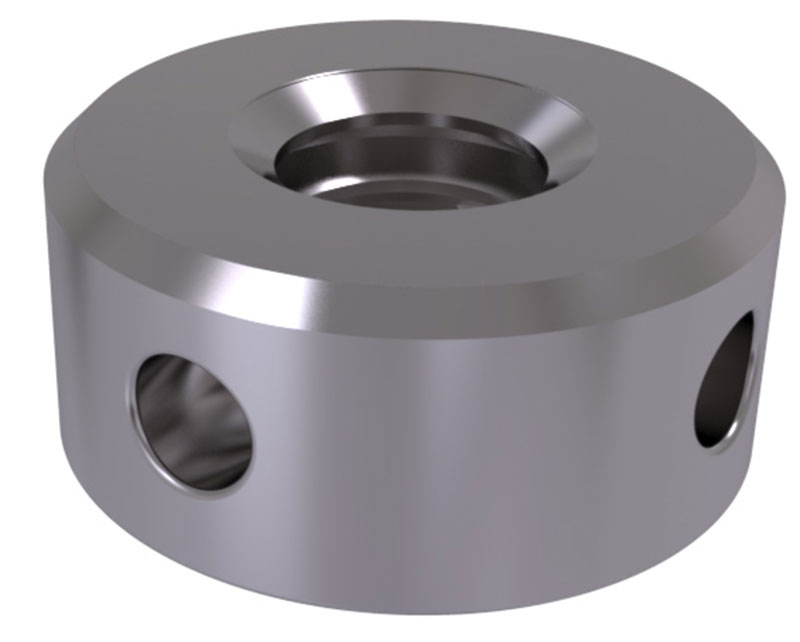

| Post Description | Thông tin chi tiết tiêu chuẩn DIN 1816Tiêu chuẩn tương đương: CSN 021441; PN 82466; Ảnh chi tiết
Ảnh kỹ thuật
Legend:d1 - the nominal diameter of the thread
t - notch depth
d2 - external diameter of the nut
d3 - diameter of the collar
h - height of the nut
d4 - hole diameter
z - width of the collar
Makings:Steel: 6
Stainless: -
Plastic: -
Non Ferrous: -
Thread: 4H
Notes:
- Table according to DIN 1816:dimensions in mm | d | dk | d1 | d4 | k | t | h | holes | Weight (7,85kg/dm3) kg/100pcs | | 4H | h11 | H11 | h14 | | M6x0,75 | 16 | 12 | 2,5 | 5 | 4 | 0,5 | 4 | 0,595 | | M8x1 | 20 | 16 | 2,5 | 5 | 4,5 | 0,5 | 4 | 0,95 | | M10x1 | 25 | 20 | 3 | 6 | 4,5 | 0,5 | 4 | 1,81 | | M12x1,5 | 28 | 23 | 3 | 6 | 5 | 0,5 | 4 | 2,23 | | M14x1,5 | 30 | 25 | 4 | 7 | 5 | 0,5 | 4 | 2,88 | | M16x1,5 | 32 | 27 | 4 | 7 | 6 | 0,5 | 4 | 3,12 | | M18x1,5 | 34 | 28 | 4 | 8 | 6 | 0,5 | 4 | 3,92 | | M20x1,5 | 36 | 30 | 4 | 8 | 6 | 0,5 | 4 | 4,25 | | M22x1,5 | 40 | 34 | 4 | 9 | 6 | 0,5 | 4 | 6,05 | | M24x1,5 | 42 | 36 | 4 | 9 | 6 | 0,5 | 4 | 6,45 | | M24x1,5 | 45 | 38 | 5 | 10 | 6 | 0,5 | 4 | 8,1 | | M28x1,5 | 50 | 43 | 5 | 10 | 7 | 0,5 | 4 | 10,3 | | M28x1,5 | 50 | 43 | 5 | 10 | 7 | 0,5 | 4 | 9,55 | | M30x1,5 | 52 | 45 | 5 | 11 | 7 | 0,5 | 4 | 11,1 | | M32x1,5 | 55 | 48 | 5 | 11 | 7 | 0,5 | 4 | 12 | | M35x1,5 | 58 | 50 | 5 | 11 | 8 | 0,5 | 4 | 12,7 | | M38x1,5 | 62 | 54 | 6 | 12 | 8 | 0,5 | 4 | 16,2 | | M40x1,5 | 62 | 54 | 6 | 12 | 8 | 0,5 | 4 | 15 | | M42x1,5 | 68 | 60 | 6 | 12 | 8 | 0,5 | 4 | 18,5 | | M45x1,5 | 75 | 67 | 6 | 13 | 10 | 0,5 | 6 | 25,6 | | M48x1,5 | 75 | 67 | 6 | 13 | 10 | 0,5 | 6 | 24,1 | | M20x1,5 | 80 | 70 | 6 | 13 | 10 | 0,5 | 6 | 28,6 | | M52x1,5 | 80 | 70 | 6 | 13 | 10 | 0,5 | 6 | 26,1 | | M58x1,5 | 90 | 80 | 6 | 13 | 10 | 0,5 | 6 | 37 | | M60x1,5 | 90 | 80 | 6 | 13 | 10 | 0,5 | 6 | 35,1 | | M62x1,5 | 95 | 85 | 8 | 14 | 12 | 0,5 | 6 | 42,3 | | M65x1,5 | 95 | 85 | 8 | 14 | 12 | 0,5 | 6 | 39,2 | | M68x1,5 | 100 | 90 | 8 | 14 | 12 | 0,5 | 6 | 44 | | M70x1,5 | 100 | 90 | 8 | 14 | 12 | 0,5 | 6 | 41,5 | | M72x1,5 | 110 | 100 | 8 | 14 | 12 | 0,5 | 6 | 57,4 | | M75x1,5 | 110 | 100 | 8 | 14 | 12 | 0,5 | 6 | 53,6 | | M80x2 | 115 | 105 | 8 | 16 | 12 | 1 | 6 | 57,5 | | M85x2 | 120 | 110 | 8 | 16 | 12 | 1 | 6 | 68 | | M90x2 | 130 | 120 | 8 | 16 | 12 | 1 | 6 | 84,3 | | M95x2 | 135 | 120 | 8 | 16 | 12 | 1 | 6 | 87,5 | | M100x2 | 145 | 130 | 8 | 16 | 12 | 1 | 6 | 106 | | M105x2 | 155 | 140 | 8 | 16 | 12 | 1 | 6 | 125 | | M110x2 | 155 | 140 | 8 | 16 | 12 | 1 | 6 | 114 | | M115x2 | 165 | 150 | 10 | 18 | 15 | 1 | 6 | 149 | | M120x2 | 165 | 150 | 10 | 18 | 15 | 1 | 6 | 136 | | M125x2 | 180 | 165 | 10 | 18 | 15 | 1 | 8 | 178 | | M130x3 | 180 | 165 | 10 | 18 | 15 | 1 | 8 | 167 | | M140x3 | 195 | 180 | 10 | 18 | 15 | 1 | 8 | 200 | | M150x3 | 205 | 190 | 10 | 18 | 15 | 1 | 8 | 212 | | M160x3 | 220 | 205 | 10 | 20 | 15 | 1 | 8 | 277 | | M170x3 | 230 | 210 | 10 | 20 | 15 | 1 | 8 | 291 | | M180x3 | 245 | 225 | 10 | 20 | 15 | 1 | 8 | 336 | | M190x3 | 260 | 240 | 10 | 20 | 18 | 1 | 8 | 381 | | M200x3 | 270 | 250 | 10 | 20 | 18 | 1 | 8 | 442 |
|
|---|
