| Post Description | Thông tin chi tiết tiêu chuẩn DIN 3017Ảnh chi tiết

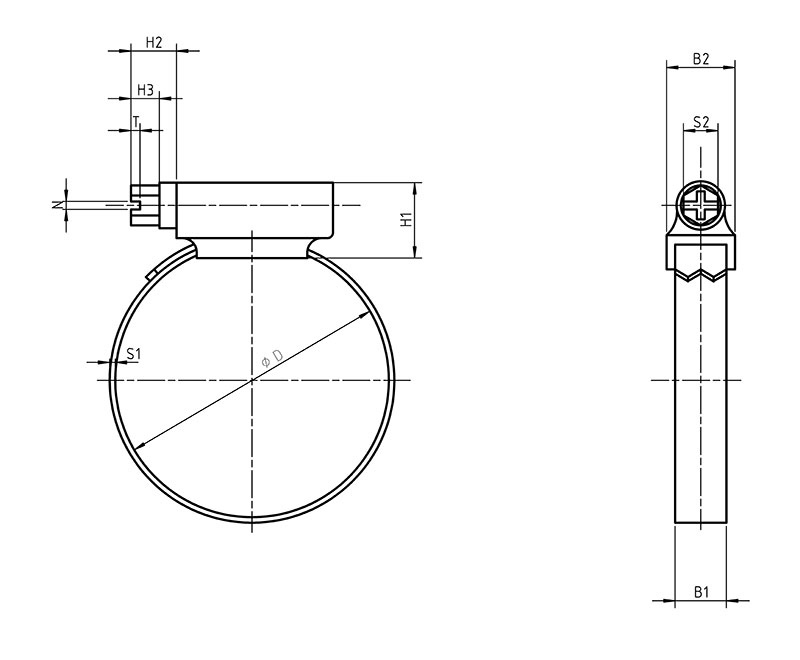

Ảnh kỹ thuật
Legend:D - diameter clamps
s1 - wall thickness
B1 - width
N - groove width
T - groove depth
H3 - head height
S2 - width of the screw head
H1 - height of the connecting portion
B2 - width of the connecting portion
H2 - head height with shoulder
Makings:Steel: steel
Stainless: A2,A4
Plastic: -
Non Ferrous: -
Thread: -
Notes:
- Bảng tiêu chuẩn DIN 3017:đơn vị tính mm | D | B1 ±1 | S1 | B2 max | H1 max | H2 ±0,3 | H3 min. | N +0,3-0,6 | S2 H13 | T ±0,3 | tightening torque | breaking torque | | 8-12 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 10-16 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 12-20 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 16-25 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 20-32 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 25-40 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 40-60 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 50-70 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 60-80 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 70-90 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 80-100 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 90-110 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 100-120 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 110-130 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 120-140 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 130-150 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 140-160 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 150-170 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 160-180 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 170-190 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 180-200 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 190-210 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 200-220 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm | | 210-230 | 9 | 0,5-1 | 14 | 14 | 8 | 4 | 1,2 | 7 | 1,6 | 3,0Nm | 4,0Nm |
|
|---|
