Thông tin chi tiết tiêu chuẩn DIN 6921

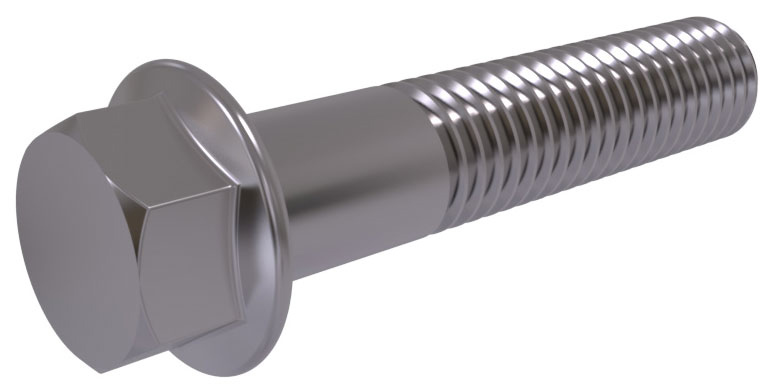

Ảnh chi tiết

Ảnh kỹ thuật

Legend:

d2 - the inner diameter of the ring
b - length of the thread (at least)
l - length of bolt
d - the nominal diameter of the thread
k - head height
s - size hex head turnkey

Makings:

Steel: 8.8, 10.9
Stainless: A2
Plastic: -
Non Ferrous: -
Thread: 6g

Notes:
-

Bảng tiêu chuẩn DIN 6921:

đơn vị tính mm

Tdread size d		M5	M6	M8	M10	M12	(M14)	M16	M20
		-	-	M8 x 1	M10 x 1,25	M12 x 1,5	(M14x1,5)	M16 x 1,5	M20 x 1,5
		-	-	-	(M10 x 1)	(M10 x 1,25)	-	-	-
P		0,8	1	1,25	1,5	1,75	2	2	2,5
C	Min.	1	1,1	1,2	1,5	1,8	2,1	2,4	3
da	Min.	5	6	8	10	12	14	16	20
da	Max.	5,75	6,75	8,75	10,8	13	15,1	17,3	21,6
dc	Max.	11,8	14,2	17,9	21,8	26	29,9	34,5	42,8
dw	Min.	9,8	12,2	15,8	19,6	23,8	27,6	31,9	39,9
e	Min.	8,79	11,05	14,38	16,64	20,03	23,36	26,75	32,95
h	Max.	6,2	7,3	9,4	11,4	13,8	15,9	18,3	22,4
m	Min.	4,7	5,7	7,6	9,6	11,6	13,3	15,3	18,9
m´	Min.	2,2	3,1	4,5	5,5	6,7	7,8	9	11,1
s	Nominal size = max.	8	10	13	15	18	21	24	30
s	Min.	7,78	9,78	12,73	14,73	17,73	20,67	23,67	29,16
r	Max.	0,3	0,36	0,48	0,6	0,72	0,88	0,96	1,2

Tab 2.

Thread d			M5		M6		M8		M10		M12		M14		M16		M 20
			-		-		M8 x 1		M10 x 1,25		M12 x 1,5		M14 x 1,5		M16 x 1,5		M20 x 1,5
			-		-		-		(M10 x 1)		(M12 x 1,25)		-		-		-
l			Shank lengtds
nominal dimension	min.	max.	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max	ls min.	lg max
10	9,71	10,29	-	2,4
12	11,65	12,35	-	2,4	-	3
16	15,65	16,35	-	2,4	-	3	-	4
20	19,58	20,42	-	4	-	3	-	4	-	4,5
25	24,58	25,42	5	9	2	7	-	4	-	4,5	-	5,3
30	29,58	30,42	10	14	7	12	-	8	-	4,5	-	5,3	-	6
35	34,5	35,5	15	19	12	17	6,75	13	-	9	-	5,3	-	6	-	6
40	39,5	40,5	20	24	17	22	11,75	18	6,5	14	-	10	-	6	-	6	-	7,5
45	44,5	45,5	25	29	22	27	16,75	23	11,5	19	6,25	15	-	11	-	6	-	7,5
50	49,5	50,5	30	34	27	32	21,75	28	16,5	24	11,25	20	6	16	-	12	-	7,5
55	54,4	55,6			32	37	26,75	33	21,5	29	16,25	25	11	21	7	17	-	9
60	59,4	60,6			37	42	31,75	38	26,5	34	21,25	30	16	26	12	22	-	14
65	64,4	65,5					36,75	43	31,5	39	26,25	35	21	31	17	27	6,5	19
70	69,4	70,6					41,75	48	36,5	44	31,25	40	26	36	22	32	11,5	24
80	79,4	80,6					51,75	58	46,5	54	41,25	50	36	46	32	42	21,5	34
90	89,3	90,7							56,5	64	51,25	60	46	56	42	52	31,5	44
100	99,3	100,7							66,5	74	61,25	70	56	66	52	62	41,5	54
110	109,3	110,7									71,25	80	66	76	62	72	51,5	54
120	119,3	120,7									81,25	90	76	86	72	82	61,5	74
130	129,2	130,8											80	90	76	86	65,5	78
140	139,2	140,8											90	100	86	96	75,5	88
150	149,2	150,8													96	106	85,5	98
160	159,2	160,8													106	116	95,5	108
180	179,2	180,8															115,5	128
200	199	201
