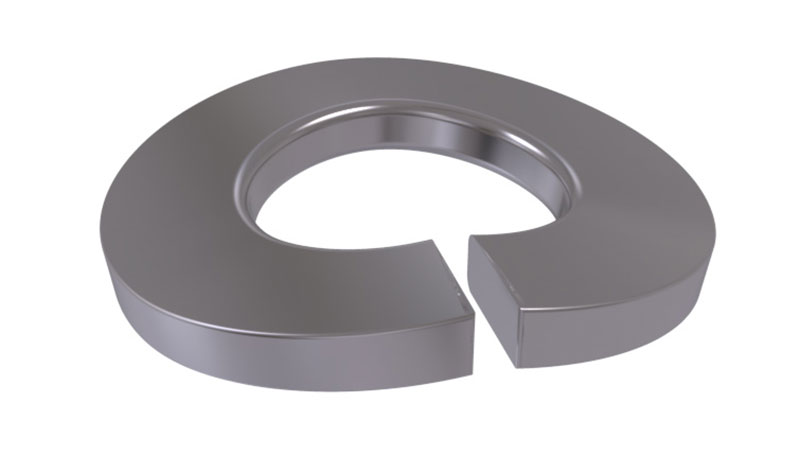

| Post Description | Thông tin chi tiết tiêu chuẩn DIN 128 A Tiêu chuẩn tương đương : CSN 021731; UNI 8839; Ảnh chi tiết
Ảnh kỹ thuật
Legend:d1 - Inner diameter
d2 - Outer diameter
S - Washer width
h - unloaded washer height
r - radius
b - side length
c - width of opening
Makings:Steel: steel
Stainless: A2, A4
Plastic: -
Non Ferrous: -
Thread: -
Bảng tiêu chuẩn DIN 128:Đơn vị tính mm Nominal
size | For thread | d1 min. | d1 max. | b | s | h min. | h max. | r | Weight kg/1000pcs | | 2 | M2 | 2,1 | 2,4 | 0,9 ± 0,1 | 0,5 ± 0,1 | 0,7 | 0,9 | 0,1 | 0,035 | | 2,5 | M2,5 | 2,6 | 2,9 | 1 ± 0,1 | 0,6 ± 0,1 | 0,9 | 1,1 | 0,1 | 0,055 | | 3 | M3 | 3,1 | 3,4 | 1,3 ± 0,1 | 0,7 ± 0,1 | 1,1 | 1,3 | 0,1 | 0,09 | | 3,5 | M3,5 | 3,6 | 3,9 | 1,3 ± 0,1 | 0,7 ± 0,1 | 1,1 | 1,3 | 0,1 | 0,1 | | 4 | M4 | 4,1 | 4,4 | 1,5 ± 0,1 | 0,8 ± 0,1 | 1,2 | 1,4 | 0,2 | 0,15 | | 5 | M5 | 5,1 | 5,4 | 1,8 ± 0,1 | 1 ± 0,1 | 1,5 | 1,7 | 0,2 | 0,3 | | 6 | M6 | 6,1 | 6,5 | 2,5 ± 0,15 | 1,3 ± 0,1 | 2 | 2,2 | 0,3 | 0,7 | | 7 | M7 | 7,1 | 7,5 | 2,5 ± 0,15 | 1,3 ± 0,1 | 2 | 2,2 | 0,3 | 0,75 | | 8 | M8 | 8,1 | 8,5 | 3 ± 0,15 | 1,6 ± 0,1 | 2,45 | 2,75 | 0,5 | 1,3 | | 10 | M10 | 10,2 | 10,7 | 3,5 ± 0,2 | 1,8 ± 0,1 | 2,85 | 3,15 | 0,5 | 2,1 | | 12 | M12 | 12,2 | 12,7 | 4 ± 0,2 | 2,1 ± 0,15 | 3,35 | 3,65 | 1 | 3,2 | | 14 | M14 | 14,2 | 14,7 | 4,5 ± 0,2 | 2,4 ± 0,15 | 3,9 | 4,3 | 1 | 4,8 | | 16 | M16 | 16,2 | 17 | 5 ± 0,2 | 2,8 ± 0,15 | 4,5 | 5,1 | 1 | 7 | | 18 | M18 | 18,2 | 19 | 5 ± 0,2 | 2,8 ± 0,15 | 4,5 | 5,1 | 1 | 7,8 | | 20 | M20 | 20,2 | 21,2 | 6 ± 0,2 | 3,2 ± 0,2 | 5,1 | 5,9 | 1 | 12,2 | | 22 | M22 | 22,5 | 23,5 | 6 ± 0,2 | 3,2 ± 0,2 | 5,1 | 5,9 | 1 | 13,3 | | 24 | M24 | 24,5 | 25,5 | 7 ± 0,25 | 4 ± 0,2 | 6,5 | 7,5 | 1,6 | 21,5 | | 27 | M27 | 27,5 | 28,5 | 7 ± 0,25 | 4 ± 0,2 | 6,5 | 7,5 | 1,6 | 23,7 | | 30 | M30 | 30,5 | 31,7 | 8 ± 0,25 | 6 ± 0,2 | 9,5 | 10,5 | 1,6 | 42,5 | | 36 | M36 | 36,5 | 37,7 | 10 ± 0,25 | 6 ± 0,2 | 10,3 | 11,3 | 1,6 | 68 |
|
|---|
