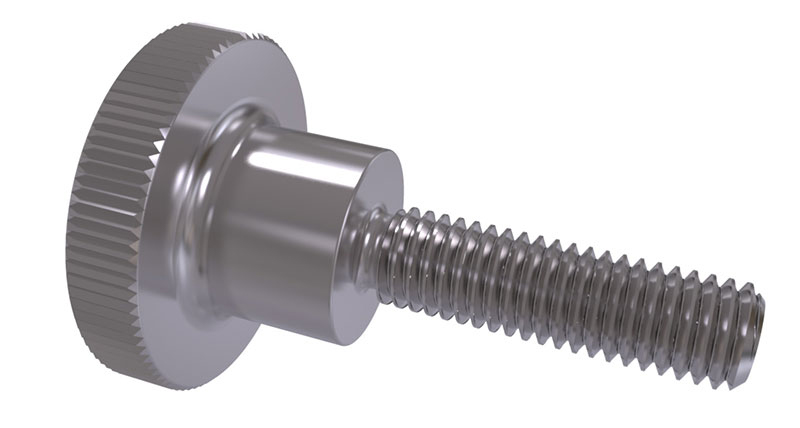

| Post Description | Thông tin chi tiết tiêu chuẩn DIN 464 Tiêu chuẩn tương đương: CSN 021161; PN 82456; Ảnh chi tiết
Ảnh kỹ thuật
Legend:l - length of bolt
d - the nominal diameter of the thread
k - head height
r - radius
ds - diameter of the screw shank
dk - head diameter
h - head height including stem
c - chamfer
Makings:Steel: steel
Stainless: A2, A4
Plastic: -
Non Ferrous: Brass
Thread: up to size M1,4 - 6h, from size M1,6 - 6g
Table according to DIN 464:
Đơn vị đo mm | Thread d | M1 | M1,2 | M1,4 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | | P | 0,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | | b | 3 | 3,5 | 4 | 5 | 6 | 8 | 9 | 10 | 12 | 15 | 18 | 24 | 30 | | c | Edges chamfored | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,6 | | | dk | Nominal | 5,5 | 6 | 7 | 7,5 | 9 | 11 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | | max. | 5,74 | 6,24 | 7,29 | 7,79 | 9,29 | 11,35 | 12,35 | 14,35 | 16,35 | 20,42 | 24,42 | 30,42 | 36,5 | | min. | 5,26 | 5,76 | 6,71 | 7,21 | 8,71 | 10,65 | 11,65 | 13,65 | 15,65 | 19,58 | 23,58 | 29,58 | 35,5 | | ds | Nominal = max. | 2,8 | 3 | 3,5 | 3,8 | 4,5 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | | min. | 2,55 | 2,75 | 3,2 | 3,5 | 4,2 | 4,7 | 5,7 | 6,64 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 | | h | Nominal | 3,5 | 4 | 4,7 | 5 | 5,3 | 6,5 | 7,5 | 8,5 | 9,5 | 11,5 | 15 | 18 | 23 | | max. | 3,74 | 4,24 | 4,94 | 5,24 | 5,54 | 6,79 | 7,79 | 8,79 | 9,79 | 11,85 | 15,35 | 18,35 | 23,42 | | min. | 3,26 | 3,76 | 4,46 | 4,76 | 5,06 | 6,21 | 7,21 | 8,21 | 9,21 | 11,15 | 14,65 | 17,65 | 22,58 | | k | Nominal = max. | 1,5 | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | | min. | 1,25 | 1,25 | 1,75 | 1,75 | 1,75 | 2,25 | 2,25 | 2,75 | 3,2 | 3,7 | 4,7 | 5,7 | 7,64 | | n | Nominal | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | | min. | 0,36 | 0,46 | 0,46 | 0,46 | 0,56 | 0,66 | 0,86 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | 2,56 | | max. | 0,5 | 0,6 | 0,6 | 0,6 | 0,7 | 0,8 | 1 | 1 | 1,2 | 1,51 | 1,91 | 2,31 | 2,81 | | r | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 2 | 2 | | t | min. | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,5 | 1,8 | 2 | 2,2 | 2,8 | 3,5 | 4,5 | 6 | | max. | 0,9 | 1 | 1,15 | 1,3 | 1,4 | 1,8 | 2,2 | 2,5 | 2,7 | 3,4 | 4,3 | 5,5 | 7 | | l | Mass in kg per 1000 units | | Nominal | min. | max. | | 2 | 1,9 | 2,1 | 0,386 | 0,485 | 0,825 | 0,95 | | | | | | | | | | | 3 | 2,9 | 3,1 | 0,39 | 0,492 | 0,834 | 0,96 | 1,45 | 2,5 | | | | | | | | | 4 | 3,9 | 4,1 | 0,394 | 0,499 | 0,843 | 0,97 | 1,47 | 2,53 | 3,5 | | | | | | | | 5 | 4,8 | 5,2 | 0,4 | 0,506 | 0,852 | 0,98 | 1,49 | 2,56 | 3,54 | 5,59 | 8,28 | | | | | | 6 | 5,8 | 5,2 | | | 0,864 | 0,99 | 1,51 | 2,59 | 3,59 | 5,65 | 8,36 | 15,2 | | | | | 8 | 7,8 | 8,2 | | | | 1,02 | 1,55 | 2,65 | 3,68 | 5,77 | 8,51 | 15,4 | 28 | | | | 10 | 9,7 | 10,3 | | | | | 1,6 | 2,71 | 3,77 | 5,82 | 8,66 | 15,7 | 28,4 | | | | 12 | 11,7 | 12,3 | | | | | | 2,77 | 3,86 | 6,01 | 8,81 | 16 | 28,7 | 56 | | | (14) | 13,7 | 14,3 | | | | | | | 4,04 | 6,13 | 8,86 | 16,3 | 29 | 56,4 | | | 16 | 15,7 | 16,3 | | | | | | | 4,2 | 6,25 | 9,1 | 16,7 | 29,3 | 56,8 | | | (18) | 17,7 | 18,3 | | | | | | | | | 9,25 | 17 | 29,7 | 57,2 | 100 | | 20 | 19,6 | 20,4 | | | | | | | | | | 17,3 | 30 | 58 | 101 | | (22) | 21,6 | 22,4 | | | | | | | | | | | 30,3 | 58,6 | 102 | | 25 | 24,6 | 25,4 | | | | | | | | | | | 30,8 | 59,2 | 104 | | (28) | 27,6 | 28,4 | | | | | | | | | | | | 59,6 | 106 | | 30 | 29,6 | 30,4 | | | | | | | | | | | | | 107 | | (32) | 31,5 | 32,5 | | | | | | | | | | | | | 108 | | 35 | 34,5 | 35,5 | | | | | | | | | | | | | 110 | | (38) | 37,5 | 38,5 | | | | | | | | | | | | | 112 | | 40 | 39,5 | 40,5 | | | | | | | | | | |
|
|---|
