Post TitleTiêu chuẩn DIN 467
Post Description

Thông tin chi tiết tiêu chuẩn DIN 467

Tiêu chuẩn tương đương: CSN 021462; PN 82462; UNI 6603;

Ảnh chi tiết

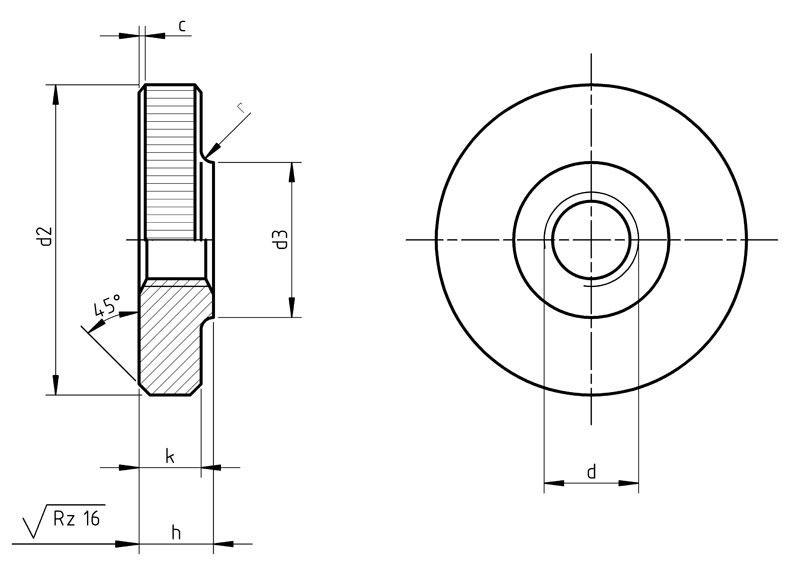

Ảnh kỹ thuật

Legend:

d - the nominal diameter of the thread
h - height of the nut
ds - external diameter of the nut
k - height knurled ring
dk - external diameter of the nut
da - Turning diameter shrinkage
c - width shrinkage
r - radius

Makings:

Steel: 05
Stainless: A1
Plastic: -
Non Ferrous: Brass
Thread: up to size M1,4 - 5H, from size M1,6 - 6H

Table according to DIN 467:

Đơn vị đo mm

d1d2d3hk
M294,52,52
M2,511532,5
M312632,5
M416843,5
M5201054
M6241265
M8301686
M103620108
