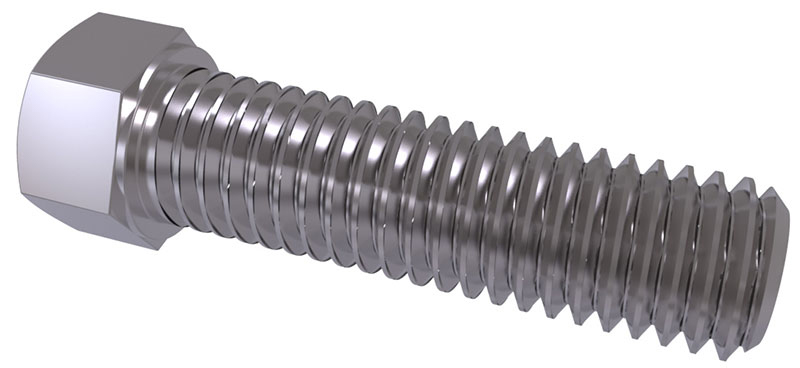

| Post Description | Thông tin chi tiết tiêu chuẩn DIN 558Tiêu chuẩn tương đương: ISO 4018; CSN 021303; PN 82105; EU 24018; Ảnh chi tiết
Ảnh kỹ thuật
Legend:l - length of bolt
d - the nominal diameter of the thread
k - head height
r - radius
e - the diameter of the circumscribed circle (not less than)
s - size hex head turnkey
c - thickness of the mounting collar
Makings:Steel: 3.6, 4.6
Stainless: -
Plastic: -
Non Ferrous: -
Thread: 8g Bảng tiêu chuẩn DIN 558, ISO 4018:
Đơn vị tính mm | D | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | M56 | M64 |
|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | | K | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | | C max. | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | | R | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | | A max. | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 | 7,5 | 7,5 | 7,5 | 9 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 28 | | e | DIN 558 | 8,63 | 10,89 | 14,2 | 18,72 | 20,88 | 23,91 | 26,17 | 29,56 | 32,95 | 38,42 | 39,55 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 | | ISO 4018 | 17,59 | 19,85 | 22,78 | 37,29 | | S | DIN 558 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 | | ISO 4018 | 16 | 18 | 21 | 34 | | L | min. | 10 | 12 | 10 | 16 | 16 | 20 | 25 | 35 | 30 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 110 | 120 | | max. | 60 | 80 | 100 | 100 | 120 | 100 | 160 | 180 | 200 | 220 | 240 | 280 | 300 |
|
|---|
