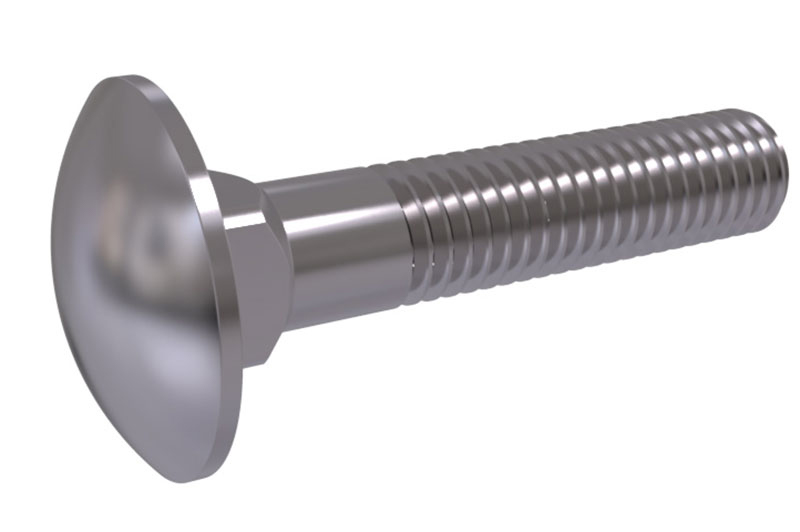

| Post Description | Thông tin chi tiết tiêu chuẩn DIN 603Tiêu chuản tương đương: ISO 8677; CSN 021319; PN 82406; UNI 5731; Ảnh chi tiết

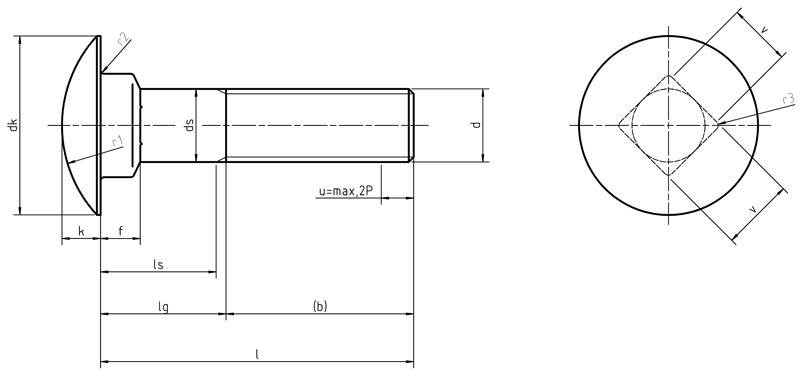

Ảnh kỹ thuật
Legend:b - length of the thread (at least)
l - length of bolt
d - the nominal diameter of the thread
k - head height
ds - diameter of the screw shank
dk - head diameter
f - height squared
v - width of the square
r1 - Head radius
lg - length of the shank to thread
ls - length of the shank to the start of the thread
Makings:Steel: 4.6,8.8
Stainless: A2, A4
Plastic: -
Non Ferrous: -
Thread: 6g Bản tiêu chuẩn DIN 603:Đơn vị tính mm | Thread d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | | P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | | b | l < 125mm | 16 | 18 | 22 | 26 | 30 | 38 | 46 | | 125 < l < 200mm | 22 | 24 | 28 | 32 | 36 | 44 | 52 | | l > 200mm | - | - | 41 | 45 | 49 | 57 | 65 | | dk | max. | 13,55 | 16,55 | 20,65 | 24,65 | 30,65 | 38,8 | 46,8 | | min. | 12,45 | 15,45 | 19,35 | 23,35 | 29,35 | 37,2 | 45,2 | | ds | max. | 5 | 6 | 8 | 10 | 12 | 16 | 20 | | min. | 4,52 | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 | | f | max. | 4,1 | 4,6 | 5,6 | 6,6 | 8,75 | 12,9 | 15,9 | | min. | 2,9 | 3,4 | 4,4 | 5,4 | 7,25 | 11,1 | 14,1 | | k | max. | 3,3 | 3,88 | 4,88 | 5,38 | 6,95 | 8,95 | 11,05 | | min. | 2,7 | 3,12 | 4,12 | 4,62 | 6,05 | 8,05 | 9,95 | | r1 | approx. | 10,7 | 12,6 | 16 | 19,2 | 24,1 | 29,3 | 33,9 | | r2 | max. | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | | r3 | max. | 0,75 | 0,9 | 1,2 | 1,5 | 1,8 | 2,4 | 3 | | v | max. | 5,48 | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 | | min. | 4,52 | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 |
Tab 2. | l | M5 | M6 | M8 | M10 | M12 | M16 | M20 | | nominal size | min. | max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | ls min. | lg max. | | 16 | 15,1 | 16,9 | - | 8 | - | 10 | | | | | | | | | | | | 20 | 18,95 | 21,05 | - | 8 | - | 10 | - | 12 | - | 14 | | | | | | | | 25 | 23,95 | 26,05 | - | 8 | - | 10 | - | 12 | - | 14 | | | | | | | | 30 | 28,95 | 31,05 | - | 18 | - | 10 | - | 12 | - | 14 | - | 18 | | | | | | 35 | 33,75 | 36,25 | 15 | 19 | 12 | 17 | - | 12 | - | 14 | - | 18 | | | | | | 40 | 38,75 | 41,25 | 20 | 24 | 17 | 22 | 11,75 | 18 | - | 14 | - | 18 | | | | | | 45 | 43,75 | 46,25 | 25 | 29 | 22 | 27 | 16,75 | 23 | 11,5 | 19 | - | 18 | | | | | | 50 | 48,75 | 51,25 | 30 | 34 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | - | 18 | | | | | | 55 | 53,5 | 56,5 | 35 | 39 | 32 | 37 | 26,75 | 33 | 21,5 | 29 | 16,25 | 25 | - | 23 | | | | 60 | 58,5 | 61,5 | 40 | 44 | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,25 | 30 | - | 23 | | | | 65 | 63,5 | 66,5 | 45 | 49 | 42 | 47 | 36,75 | 43 | 31,5 | 39 | 26,75 | 35 | 17 | 27 | | | | 70 | 68,5 | 71,5 | 50 | 54 | 47 | 52 | 41,75 | 48 | 36,5 | 44 | 31,25 | 40 | 22 | 32 | - | 28,5 | | 80 | 78,5 | 81,5 | 60 | 64 | 57 | 62 | 51,75 | 58 | 46,5 | 54 | 41,25 | 50 | 32 | 42 | 21,5 | 34 | | 90 | 88,25 | 91,75 | | | 67 | 72 | 61,75 | 68 | 56,5 | 64 | 51,25 | 60 | 42 | 52 | 31,5 | 44 | | 100 | 98,25 | 101,75 | | | 77 | 82 | 71,75 | 78 | 66,5 | 74 | 61,25 | 70 | 52 | 62 | 41,5 | 54 | | 110 | 108,25 | 111,75 | | | 87 | 92 | 81,75 | 88 | 76,5 | 84 | 71,25 | 80 | 62 | 72 | 51,5 | 64 | | 120 | 118,25 | 121,75 | | | 97 | 102 | 91,75 | 98 | 86,5 | 94 | 81,25 | 90 | 72 | 82 | 61,5 | 74 | | 130 | 128 | 132 | | | 101 | 106 | 95,75 | 102 | 90,5 | 98 | 85,25 | 94 | 76 | 86 | 65,5 | 78 | | 140 | 138 | 142 | | | 111 | 116 | 105,75 | 112 | 108,5 | 108 | 95,25 | 104 | 86 | 96 | 75,5 | 8 | | 150 | 148 | 152 | | | 121 | 126 | 115,75 | 122 | 110,5 | 118 | 105,25 | 114 | 96 | 106 | 85,5 | 98 | | 160 | 156 | 164 | | | | | | | 120,5 | 128 | 115,25 | 124 | 106 | 116 | 95,5 | 108 | | 180 | 176 | 184 | | | | | | | 140,5 | 148 | 135,25 | 144 | 126 | 136 | 115,5 | 128 | | 200 | 195,4 | 204,6 | | | | | | | 160,5 | 168 | 155,25 | 164 | 146 | 156 | 135,5 | 148 |
|
|---|
