Thông tin chi tiết tiêu chuẩn DIN 609

Tiêu chuẩn tương đương: CSN 021111; PN 82342;

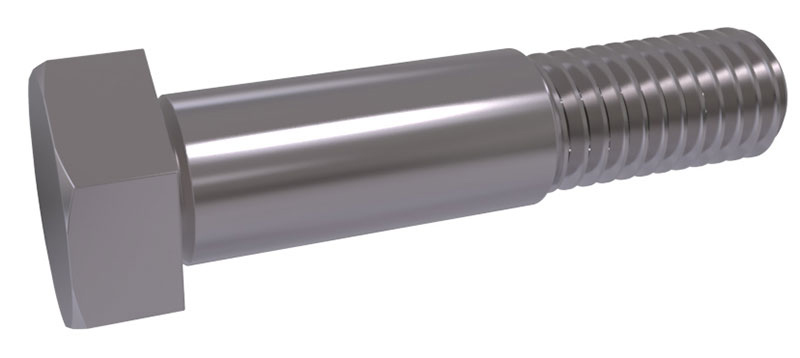

Ảnh chi tiết

Ảnh kỹ thuật

Legend:

b - length of the thread (at least)
l - length of bolt
d - the nominal diameter of the thread
k - head height
r - radius
e - the diameter of the circumscribed circle (not less than)
s - size hex head turnkey
ds - diameter of the screw shank
dg - groove diameter
y - shaft length
lk - clamping length

Makings:

Steel: 8.8, 10.9
Stainless: -
Plastic: -
Non Ferrous: -
Thread: 6g

Bảng tieu chuẩn DIN 609:

Đơn vị tính mm

d thread		M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
		M8x1	M10x1,25	M12x1,25	(M14x1,5)	M16x1,5	(M18x1,5)	M20x1,5	(M22x1,5)	M24x2	(M27x2)	M30x2	(M33x2)	M36x3	(M39x3)	M42x3	(M45x3	M48x3	(M52x3)
		-	M10x1	M12x1,5	-	-	(M18x2)	M20x2	(M22x2)	M24x1,5	-	-	-	-	-	-	-	-	-
b	l <=50mm	14,5	17,5	20,5	22	25	27,5	28,5	32,5	-	-	-	-	-	-	-	-	-	-
	l <50 <=150mm	16,5	19,5	22,5	24	27	29,5	30,5	34,5	36,5	39,5	43	45	49	51	56	59	63	65
	l> 150 mm	21,5	24,5	27,5	29	32	34,5	35,5	39,5	41,5	44,5	48	50	54	56	61	64	68	70
ds	nominal size	9	11	13	15	17	19	21	23	25	28	32	34	38	40	44	46	50	55
	max.	9,001	11,001	13,001	15,001	17,001	19,002	21,002	23,002	25,002	28,002	32,002	34,002	38,002	40,002	44,002	46,002	50,002	55,002
	min.	9,01	11,012	13,012	15,012	17,012	19,015	21,015	23,015	25,015	28,015	32,018	34,018	38,018	40,018	44,018	46,018	50,018	55,021
dg	max.	7,9	9,9	11,5	13,5	15,5	17,5	19,1	21,1	23,1	25,7	29,7	31,7	35,7	37,7	41,7	43,7	47,7	52,7
dg	min.	8,2	10,2	11,8	13,8	15,8	17,8	19,4	21,4	23,4	26	30	32	36	38	42	44	48	53
e	min.	14,38	17,77	19,85	22,78	26,17	29,56	32,95	37,29	39,55	45,2	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25
k	nominal size	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	19	21	22	25	26	28	30	33
	max.	5,15	6,22	7,21	8,51	9,71	11,15	12,15	13,65	14,65	16,65	18,58	20,58	21,58	24,58	25,58	27,58	29,58	32,5
	min.	5,45	6,58	7,79	9,09	10,29	11,85	12,85	14,35	15,35	17,35	19,42	21,42	22,42	25,42	26,42	28,42	30,42	33,5
kw	min.	3,61	47,35	5,05	5,96	6,8	7,81	8,51	9,65	10,26	11,66	13,01	14,41	15,11	17,21	17,91	19,31	20,71	22,75
r	min.	0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8	1	1	1	1	1	1	1	1	1
r	max.	0,55	0,55	0,75	0,75	0,75	0,75	0,95	0,95	0,95	1,15	1,15	1,15	1,15	1,15	1,15	1,15	1,15	1,15
s	nominal size max.	13	16	18	21	24	27	30	34	36	41	46	50	55	60	65	70	75	80
s	min.	2,73	15,73	17,57	20,16	23,16	26,16	29,16	33	35	40	45	49	53,8	58,8	63,1	68,1	73,1	78,1

Tab 2.

Thread d					M8		M10		M12		(M14)		M16		(M18)		M20x2		(M22)		M24		(M27)		M30		(M33)		M36		(M39)		M42		(M45)		M48		(M52)
l					M8x1		M10x1,25		M12,x1,25		(M14x1,5)		M16x1,5		(M18x1,5)		M20x1,5		(M22x1,5)		M24x2		(M27x2)		M30x2		(M33x2)		M36x3		(M39x3)		M42x3		(M45x3)		M48x3		(M52x3)
Nominal size	Product class				-		M10x1		M12x1,5		-		-		(M18x2)		M20x2		(M22x2)		M24x1,5		-		-		-		-		-		-		-		-		-
	A for d <= 10mm		B for d>=10mm		y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg	y 0 -1	lg
	min.	max.	min.	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.	y 0 -1	max.
25	24,58	25,42	-	-	8	11,6
28	27,58	28,42	-	-	11	14,6
30	29,58	30,42	-	-	13	16,6	10	13,9
32	31,5	32,5	30,75	33,25	15	18,6	12	15,9	8,5	12,7
35	34,5	35,5	33,75	36,25	18	21,6	15	18,9	11,5	15,7	9,5	14
38	37,5	38,5	36,75	39,25	21	24,6	18	21,9	14,5	18,7	12,5	17	9,5	14
40	39,5	40,5	38,75	41,25	23	26,6	20	23,9	16,5	20,7	14,5	19	11,5	16
42	41,5	42,5	40,75	43,25	25	28,6	22	25,9	18,5	22,7	16,5	21	13,5	18	10,5	15,7
45	44,5	45,5	43,75	46,25	28	31,6	25	28,9	21,5	25,7	19,5	24	16,5	21	13,5	18,7	12,5	17,7
48	47,5	48,5	46,75	49,25	31	34,6	28	31,9	24,5	28,7	22,5	27	19,5	24	16,5	21,7	15,5	20,7	11,5	16,7
50	49,5	50,5	48,75	41,25	33	36,6	30	33,9	26,5	30,7	24,5	29	21,5	26	18,5	23,7	17,5	22,7	13,5	18,7
55	54,4	55,6	53,5	56,5	36	39,6	33	36,9	29,5	33,7	27,5	32	24,5	29	21,5	26,7	20,5	25,7	16,5	21,7	14	19,8
60	59,4	60,6	58,5	61,5	41	44,6	38	41,9	34,5	38,7	32,5	37	29,5	34	26,5	31,7	25,5	30,7	21,5	26,7	19	24,8	16	21,8
65	64,4	65,6	63,5	66,5	46	49,6	43	46,9	39,5	43,7	37,5	42	34,5	39	31,5	36,7	30,5	35,7	26,5	31,7	24	29,8	21	26,8	17	23,5	15	21,5
70	69,4	70,6	68,5	71,5	51	54,6	48	51,9	44,5	48,7	42,5	47	39,5	44	36,5	41,7	35,5	40,7	31,5	36,7	29	34,8	26	31,8	22	28,5	20	26,5	15	22
75	74,4	75,6	73,5	76,5	56	59,6	53	56,9	49,5	53,7	47,5	52	44,5	49	41,5	46,7	40,5	45,7	36,5	41,7	34	39,8	31	36,8	27	33,5	25	31,5	20	27	18	25
80	79,4	80,6	78,5	81,5	61	64,6	58	64,9	54,5	58,7	52,5	57	49,5	54	46,5	51,7	45,5	50,7	41,5	46,7	39	44,8	36	41,8	32	38,5	30	36,5	25	32	23	30	17,5	25
85	84,3	85,7	83,25	86,75			63	66,9	59,5	63,7	57,5	62	54,5	59	51,5	56,7	50,5	55,7	46,5	51,7	44	49,8	41	46,8	37	43,5	35	41,5	30	37	28	35	22,5	30	19,5	27
90	89,3	90,7	88,25	91,75			68	71,9	64,5	68,7	62,5	67	59,5	64	56,5	61,7	55,5	60,7	51,5	56,7	49	54,8	46	51,8	42	48,5	40	46,5	35	42	33	40	27,5	35	24,5	32	20	28,3	18	26,3
95	94,3	95,7	93,25	96,75			73	76,9	69,5	73,7	67,5	72	64,5	69	61,5	66,7	60,5	65,7	56,5	61,7	54	59,8	51	56,8	47	53,5	45	51,5	40	47	38	45	32,5	40	29,5	37	25	33,3	23	31,3
100	99,3	100,7	98,25	101,75			78	81,9	74,5	78,7	72,5	77	69,5	74	66,5	71,7	65,5	70,7	61,5	66,7	59	64,8	56	61,8	52	58,5	50	56,5	45	52	43	50	37,5	45	34,5	42	30	38,3	28	36,3
105	-	-	103,25	106,75					79,5	83,7	77,5	82	74,5	79	71,5	76,7	70,5	75,7	66,5	71,7	64	69,8	61	66,8	57	63,5	55	61,5	50	57	48	55	42,5	50	39,5	47	35	43,3	33	41,3
110	-	-	108,25	111,75					84,5	88,7	82,5	87	79,5	84	76,5	1,7	75,5	80,7	71,5	76,7	69	74,8	66	71,8	62	68,5	60	66,5	55	62	53	60	47,5	55	44,5	52	40	48,3	38	46,3
115	-	-	113,25	116,75					89,5	93,7	87,5	92	84,5	89	81,5	86,7	80,5	85,7	76,5	81,7	74	79,8	71	76,8	67	73,5	65	71,5	60	67	58	65	52,5	60	49,5	57	45	53,3	43	51,3
120	-	-	118,25	121,75					94,5	98,7	92,5	97	89,5	94	86,5	91,7	85,5	90,7	81,5	86,7	79	84,8	76	81,8	72	78,5	70	76,5	65	72	63	70	57,5	65	54,5	62	50	58,3	48	56,3
125	-	-	123	127									94,5	99	91,5	96,7	90,5	95,7	86,5	91,7	84	89,8	81	86,8	77	83,5	75	81,5	70	77	68	75	62,5	70	59,5	67	55	63,3	53	61,3
130	-	-	128	132									99,5	104	96,5	101,7	95,5	100,7	91,5	96,7	89	94,8	86	91,8	82	88,5	80	86,5	75	82	73	80	67,5	75	64,5	72	60	68,3	58	66,3
135	-	-	133	137									104,5	109	101,5	106,7	100,5	105,7	96,5	101,7	94	99,8	91	96,8	87	93,5	85	91,5	80	87	78	85	72,5	80	69,5	77	65	73,3	63	71,3
140	-	-	138	142									109,5	114	106,5	11,7	105,5	110,7	101,5	106,7	99	104,8	96	101,8	92	98,5	90	96,5	85	92	83	90	77,5	85	74,5	82	70	78,3	68	76,3
145	-	-	143	147									11,5	119	111,5	116,7	110,5	115,7	106,5	111,7	104	109,8	101	106,8	97	103,5	95	101,5	90	97	88	95	82,5	90	79,5	87	75	83,3	73	81,3
150	-	-	148	152									119,5	124	116,5	121,7	115,5	120,7	111,5	116,7	109	114,8	106	111,8	102	108,5	100	106,5	95	102	93	100	87,5	95	84,5	92	80	88,3	78	86,3
160	-	-	158	162																			111	116,8	107	113,5	105	111,5	100	107	98	105	92,5	100	89,5	97	85	93,3	83	91,3
170	-	-	168	172																			121	126,8	117	123,5	115	121,5	117	117	108	115	102,5	110	99,5	107	95	103,3	93	101,3
180	-	-	178	182																			131	136,8	127	133,5	125	131,5	127	127	118	125	112,5	120	109,5	117	105	113,3	103	111,3
190	-	-	187,7	192,3																			141	146,8	137	143,5	135	141,5	137	137	128	135	122,5	130	119,5	127	115	123,3	113	121,3
200	-	-	197,7	202,3																			151	156,8	147	153,5	145	151,5	147	147	138	145	132,5	140	129,5	137	125	133,3	123	131,3

Tab 3.

Thread d	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
lenght l	Weight kg/1000pcs
25	17
28	18,5
30	19,5	31,8
32	20,5	33,3	46,5
35	22	35,5	48,6	68,3
38	23,5	37,7	51,7	72,5	101
40	24,5	39,2	53,8	75,3	104
42	25,5	40,7	55,8	78	107	141
45	27	42,9	59	82,2	112	146	195
48	28,5	45,2	62,1	86,4	118	153	200	250
50	29,5	46,7	64,2	89,1	121	157	203	254
55	32	49,9	68,7	96,5	130	167	215	271	310
60	34,5	53,6	73,9	103	139	178	229	288	339	478
65	37	57,4	79,2	110	148	189	242	304	358	502	630	782
70	39,5	61,1	84,4	117	157	201	256	320	378	526	661	818	1020
75	42	64,8	89,6	124	166	212	269	336	397	550	693	854	1070	1290
80	44,5	68,6	94,8	131	175	223	283	353	416	574	724	890	1110	1340	1600
85		72,3	100	138	184	234	297	369	435	599	756	926	1160	1390	1660	1960	2340
90		76	105	145	193	245	310	385	455	623	787	961	1200	1440	1720	2030	2410	2890
95		79,7	110	152	202	256	324	402	474	647	819	997	1250	1490	1780	2100	2490	2980
100		83,5	115	158	211	267	338	418	493	671	850	1040	1290	1540	1840	2170	2570	3080
105			121	165	219	278	351	434	512	695	882	1070	1330	1590	1900	2240	2640	3170
110			126	172	228	290	365	451	532	719	914	1110	1380	1640	1960	2300	2720	3270
115			131	179	237	301	378	467	551	744	945	1140	1420	1690	2020	2370	2790	3360
120			136	186	246	312	392	483	570	768	977	1180	1470	1740	2080	2430	2870	3460
125					255	323	406	500	590	792	1010	1220	1510	1790	2140	2500	2950	3550
130					264	333	419	516	609	816	1050	1250	1560	1840	2200	2560	3020	3640
135					273	345	433	532	628	840	1080	1290	1600	1890	2260	2630	3100	3740
140					282	356	446	548	647	864	1110	1320	1650	1940	2320	2690	3180	3830
145					291	367	460	565	667	889	1140	1360	1690	1990	2380	2760	3260	3920
150					300	379	474	581	686	913	1170	1390	1740	2040	2440	2820	3330	4020
160										959	1230	1460	1810	2130	2540	2940	3470	4180
170										1010	1290	1530	1900	2220	2660	3070	3630	4370
180										1060	1350	1600	1990	2320	2780	3200	3780	4550
190										1110	1420	1670	2080	2420	2900	3330	3940	4740
200										1160	1480	1740	2170	2520
