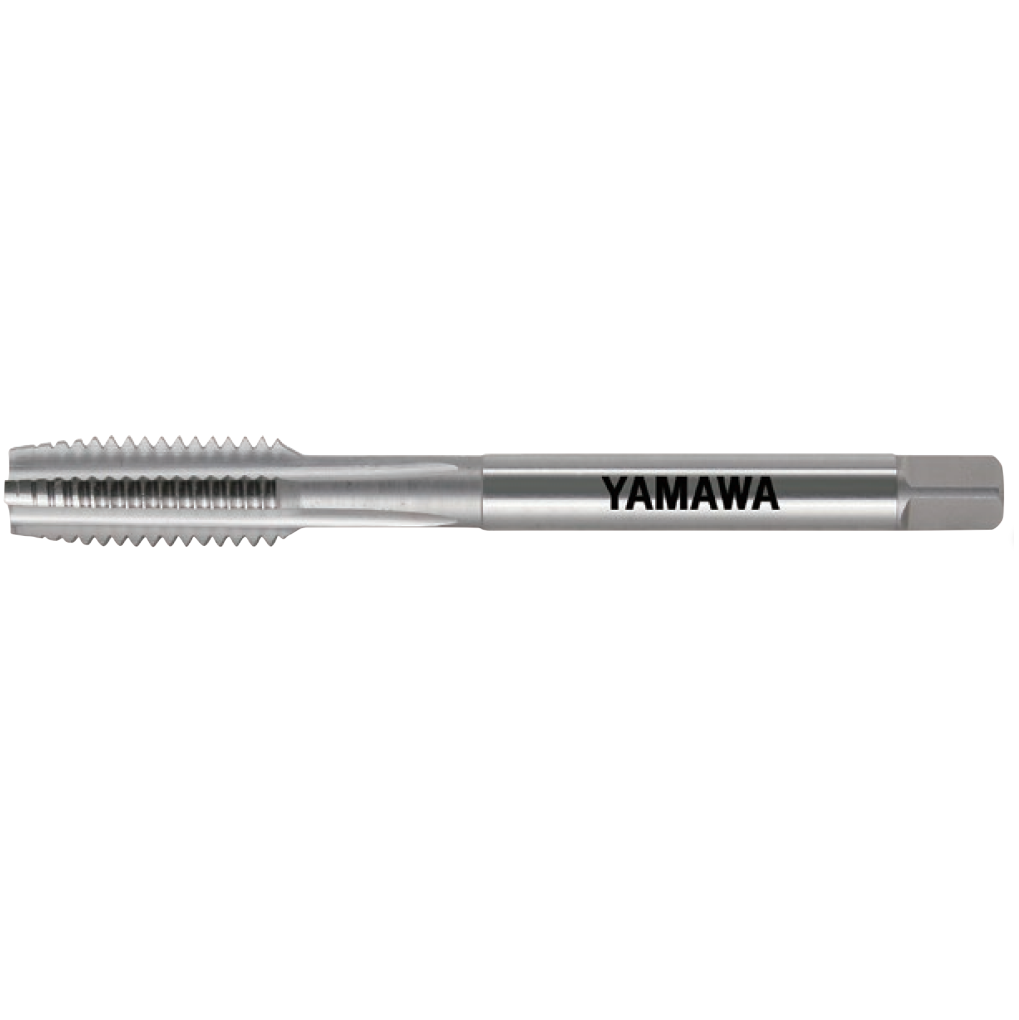

Mũi taro tay 3/32" YAMAWA TNMPS06E1 sản xuất bởi YAMAWA, có đường kính ren 3/32 Inch. Thường được sử dụng để taro bằng tay được kết hợp với tay quay taro.
Mũi taro là một công cụ được sử dụng để tạo ren cho các chi tiết cơ khí với mặt ren nằm ở phía trong. Mũi taro có thể sử dụng bằng tay hoặc sử dụng trên máy phay, máy tiện, máy khoan,…
Mũi taro thường có hình dạng trụ, với các cạnh cắt và đường rãnh theo tiêu chuẩn của kích thước và dạng rãnh vít mong muốn. Nó có thể được sử dụng trên các vật liệu như kim loại, gỗ, nhựa và composite.
Cấu tạo:
Mũi taro được chia thành ba phần chính:
- Đầu taro: Là phần có ren, dùng để cắt gọt và tạo ra ren ốc.
- Cổ taro: Là phần không có ren, có tiết diện tròn. Thông số đường kính và bước ren thường được ghi trên phần này.
- Đuôi taro: Có tiết diện vuông (thường được kết hợp với tay quay taro), tiết diện hình tròn (được sử dụng trên máy tiện, phay, máy khoan,…)
Phân loại:
Mũi taro thường được phân loại theo các cách phổ biến sau đây:
Theo bước ren: chia ra làm 2 loại chính là mũi taro bước ren chuẩn (ren thô) và mũi taro bước nhuyễn (hay taro ren nhuyễn).
Phân loại theo đơn vị đo lường: Thông dụng nhất hiện nay là đơn vị hệ SI, PI và dầu khí.
Phân loại theo phương pháp taro ren: phay ren, tiện ren, cán ren, hay taro ren…
Ứng dụng của mũi taro
- Ứng dụng trong taro ren ống nước, ren nối hơi khí nén, thiết bị khí nén nhà xưởng.
- Ứng dụng trọng thi công xây dựng cơ khí kết cấu sắt, bắt ốc, bulong
- Ứng dụng trong sản xuất khuôn mẫu, cơ khí CNC.
Các ứng dụng thường thấy của mũi taro bao gồm việc tạo rãnh vít trên ốc, bulong và các bộ phận khác để tạo mối ràng buộc chắc chắn và tiện dụng. Mũi taro được sử dụng trong nhiều lĩnh vực như chế tạo, cơ khí, xây dựng và điện tử.
BẢNG TRA MŨI KHOAN CHO TARO HỆ MET
| Mũi Taro | Mũi Khoan
(mm) | Đường Kính Mũi Khoan (mm) |
| Max. | Min. |
| M2x0.4 | 1.6 | 1.679 | 1.567 |
| M2x0.25 | 1.75 | 1.785 | 1.729 |
| M2.2x0.45 | 1.75 | 1.838 | 1.713 |
| M2.2x0.25 | 1.95 | 1.985 | 1.929 |
| M2.2x0.4 | 1.9 | 1.979 | 1.867 |
| M2.3x0.25 | 2.05 | 2.061 | 2.001 |
| M2.5x0.45 | 2.1 | 2.138 | 5.013 |
| M2.5x0.35 | 2.2 | 2.221 | 2.121 |
| M2.6x0.45 | 2.2 | 2.238 | 2.113 |
| M2.6x0.35 | 2.2 | 2.246 | 2.186 |
| M3x0.5 | 2.5 | 2.599 | 2.459 |
| M3x0.35 | 2.7 | 2.721 | 2.621 |
| M3.5x0.6 | 2.9 | 3.01 | 2.85 |
| M3.5x0.35 | 3.2 | 3.221 | 3.121 |
| M4x0.7 | 3.3 | 3.422 | 3.242 |
| M4x0.5 | 3.5 | 3.599 | 3.459 |
| M4.5x0.75 | 3.8 | 3.878 | 3.688 |
| M4.5x0.5 | 4 | 4.099 | 3.959 |
| M5x0.8 | 4.2 | 4.334 | 4.134 |
| M5x0.5 | 4.5 | 4.599 | 4.459 |
| M6x1 | 5 | 5.153 | 4.917 |
| M6x0.75 | 5.3 | 5.378 | 5.188 |
| M6x0.5 | 5.5 | 5.55 | 5.4 |
| M7x1 | 6 | 6.153 | 5.917 |
| M7x0.75 | 6.3 | 6.378 | 6.188 |
| M7x0.5 | 6.5 | 6.55 | 6.4 |
| M8x1.25 | 6.8 | 6.912 | 6.647 |
| M8x1 | 7 | 7.153 | 6.917 |
| M8x0.75 | 7.3 | 7.378 | 7.188 |
| M8x0.5 | 7.5 | 7.52 | 7.4 |
| M9x1.25 | 7.8 | 7.912 | 7.647 |
| M9x1 | 8 | 8.153 | 7.917 |
| M9x0.75 | 8.3 | 8.378 | 8.188 |
| M10x1.5 | 8.5 | 8.676 | 8.376 |
| M10x1.25 | 8.8 | 8.912 | 8.647 |
| M10x1 | 9 | 9.153 | 8.917 |
| M10x0.75 | 9.3 | 9.378 | 9.188 |
| M10x0.5 | 9.5 | 9.52 | 9.4 |
| M11x1.5 | 9.5 | 9.676 | 9.376 |
| M11x1 | 10 | 10.153 | 9.917 |
| M11x0.75 | 10.3 | 10.378 | 10.188 |
| M12x1.75 | 10.3 | 10.441 | 10.106 |
| M12x1.5 | 10.5 | 10.676 | 10.376 |
| M12x1.25 | 10.8 | 10.912 | 10.647 |
| M12x1 | 11 | 11.153 | 10.917 |
| M12x0.5 | 11.5 | 11.52 | 11.4 |
| M14x2 | 12 | 12.21 | 11.835 |
| M14x1.5 | 12.5 | 12.676 | 12.376 |
| M14x1 | 13 | 13.153 | 12.917 |
| M15x1.5 | 13.5 | 13.673 | 13.376 |
| M15x1 | 14 | 14.153 | 13.917 |
| M16x2 | 14 | 14.21 | 13.835 |
| M16x1.5 | 14.5 | 14.676 | 14.376 |
| M16x1 | 15 | 15.153 | 14.917 |
| M17x1.5 | 15.5 | 15.676 | 15.376 |
| M17x1 | 16 | 16.153 | 15.917 |
| M18x2.5 | 15.5 | 15.744 | 15.294 |
| M18x2 | 16 | 16.21 | 15.835 |
| M18x1.5 | 16.5 | 16.676 | 16.376 |
| M18x1 | 17 | 17.153 | 16.917 |
| M20x2.5 | 17.5 | 17.744 | 17.294 |
| M20x2 | 18 | 18.21 | 17.835 |
| M20x1.5 | 18.5 | 18.676 | 18.376 |
| M20x1 | 19 | 19.153 | 18.917 |
| M22x2.5 | 19.5 | 19.744 | 19.294 |
| M22x2 | 20 | 20.21 | 19.835 |
| M22x1.5 | 20.5 | 20.673 | 20.376 |
| M22x1 | 21 | 21.153 | 20.917 |
| M24x3 | 21 | 21.252 | 20.752 |
| M24x2 | 22 | 22.21 | 21.835 |
| M24x1.5 | 22.5 | 22.676 | 22.376 |
| M24x1 | 23 | 23.153 | 22.917 |
| M25x2 | 23 | 23.21 | 22.835 |
| M25x1.5 | 23.5 | 23.676 | 23.376 |
| M25x1 | 24 | 24.153 | 23.917 |
| M26x1.5 | 24.5 | 24.676 | 24.376 |
| M27x3 | 24 | 24.252 | 23.752 |
| M27x2 | 25 | 25.21 | 24.835 |
| M27x1.5 | 25.5 | 25.676 | 25.376 |
| M27x1 | 26 | 26.153 | 25.917 |
| M28x2 | 26 | 26.21 | 25.835 |
| M28x1.5 | 26.5 | 26.676 | 26.376 |
| M28x1 | 27 | 27.153 | 26.917 |
| M30x3.5 | 26.5 | 26.771 | 26.211 |
| M30x3 | 27 | 27.252 | 26.752 |
| M30x2 | 28 | 28.21 | 27.835 |
| M30x1.5 | 28.5 | 28.676 | 28.376 |
| M30x1 | 29 | 29.153 | 28.917 |
| M32x2 | 30 | 30.21 | 29.835 |
| M32x1.5 | 30.5 | 30.676 | 30.376 |
| M33x3.5 | 29.5 | 29.771 | 29.211 |
| M33x3 | 30 | 30.252 | 29.752 |
| M33x2 | 31 | 31.21 | 30.835 |
| M33x1.5 | 31.5 | 31.676 | 31.376 |
| M35x1.5 | 33.5 | 33.676 | 33.376 |
| M36x4 | 32 | 32.27 | 31.67 |
| M36x3 | 33 | 33.252 | 32.752 |
| M36x2 | 34 | 34.21 | 33.835 |
| M36x1.5 | 34.5 | 34.676 | 34.376 |
| M38x1.5 | 36.5 | 36.676 | 36.376 |
| M39x4 | 35 | 35.27 | 34.67 |
| M39x3 | 36 | 36.252 | 35.752 |
| M39x2 | 37 | 37.21 | 36.835 |
| M39x1.5 | 37.5 | 37.676 | 37.376 |
| M40x3 | 37 | 37.252 | 36.752 |
| M40x2 | 38 | 38.21 | 37.835 |
| M40x1.5 | 38.5 | 38.676 | 38.376 |
| M42x4.5 | 37.5 | 37.799 | 37.129 |
| M42x4 | 38 | 38.27 | 37.67 |
| M42x3 | 39 | 39.252 | 38.752 |
| M42x2 | 40 | 40.21 | 39.835 |
| M42x1.5 | 40.5 | 40.676 | 40.376 |
| M45x4.5 | 40.5 | 40.799 | 40.129 |
| M45x4 | 41 | 41.27 | 40.67 |
| M45x3 | 42 | 42.252 | 41.752 |
| M45x2 | 43 | 43.21 | 42.853 |
| M45x1.5 | 43.5 | 43.676 | 43.376 |
| M48x5 | 43 | 43.297 | 42.587 |
| M48x4 | 44 | 44.27 | 43.67 |
| M48x3 | 45 | 45.252 | 44.752 |
| M48x2 | 46 | 46.21 | 45.835 |
| M48x1.5 | 46.5 | 46.676 | 46.376 |
| M50x3 | 47 | 47.252 | 46.752 |
| M50x2 | 48 | 48.21 | 47.835 |
| M50x1.5 | 48.5 | 48.676 | 48.376 |
